Nominal Gerilim 3.6/6kV~26/35kV için XLPE İzoleli Güç Kablosu

Ücretsiz Özel Fiyat Teklifi Alın
İhtiyaçlarınıza göre hazırlanmış ücretsiz fiyat listesinden projenizi başlatın.

Kablonun türü ve adı

Tür		Başvuru
Yiv	Bakır Çekirdek XLPE Yalıtımlı pvc Kılıflı Güç Kablo	Kapalı alan, tünel, kablo kanalı ve diğer yerler dış mekanik kuvvetlere dayanamaz. Manyetik yönetimde tek damarlı kabloların döşenmesine izin verilmez. İç mekan, tünel, kablo kanalı veya gömülü döşeme belirli mekanik dış kuvvetlere dayanabilir ancak büyük gerilimlere dayanamaz. İç mekan, tünel, kablo hendeği tarama veya gömülü döşeme vb. mekanik dış kuvvete ve belirli bir gerilime dayanabilir.
YJLV	Alüminyum Çekirdek XLPE İzoleli PVC Kılıflı Güç Kablosu
VY	Bakır Çekirdek XLPE İzoleli Polietilen Kılıflı Güç Kablosu
YJLY	Alüminyum Çekirdek XLPE Yalıtımlı Polietilen Kılıflı Güç Kablosu
Yv22	Bakır Çekirdek XLPE İzoleli Çelik Kemer Zırhlı PVC Kılıflı Güç Kablosu
YJLV22	Alüminyum Çekirdek XLPE İzoleli Çelik Kemer Zırhlı PVC Kılıflı Güç Kablosu
YIV23	Bakır Çekirdek XLPE İzoleli Çelik Kemer Zırhlı Polietilen Kılıflı Güç Kablosu
YILV23	Alüminyum Çekirdek XLPE İzoleli Çelik Kemer Zırhlı Polietilen Kılıflı Güç Kablosu
YJV32	Bakır Çekirdekli XLPE İzoleli İnce Çelik Tel Zırhlı PVC Kılıflı Güç Kablosu
YJLV32	Alüminyum Çekirdek XLPE İzoleli İnce Çelik Tel Zırhlı PVC Kılıflı Güç Kablosu
YJV33	Bakır Çekirdekli XLPE İzoleli İnce Çelik Tel Zırhlı Polietilen Kılıflı Güç Kablosu
YJLV33	Alüminyum Çekirdek XLPE İzoleli İnce Çelik Tel Zırhlı Polietilen Kılıflı Güç Kablosu

Kablo Üretim Aralığı

Tür	Çekirdekler	Anma Gerilimi kV
		3,6/6	6/66/10	8,7/10 8,7/15	12/20	18/20 18/30	21/35	26/35
		Nominal kesit mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Not: Tek damarlı zırhlı kablo, AC sistemi için değil DC sistemi için uygundur, manyetik olmayan malzeme zırhlı katman kullanmalı veya manyetik yalıtım önlemleri kullanmalıdır.

Kablo inşaatı

·3,6/6kV~26/35kV arası nominal gerilim için tek damarlı XLPE izolasyonlu güç kablosu

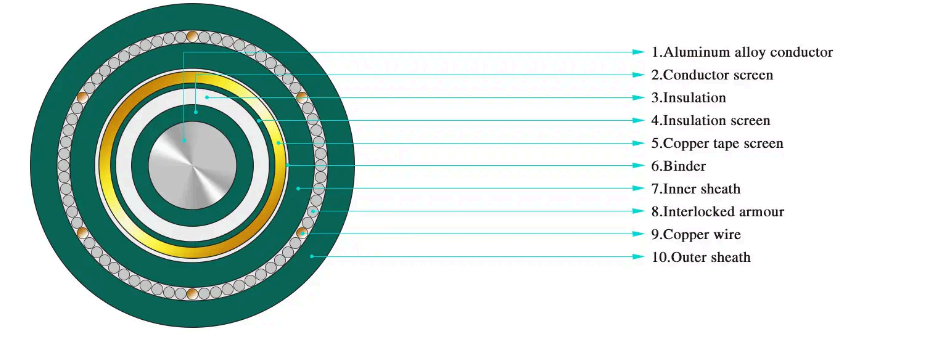

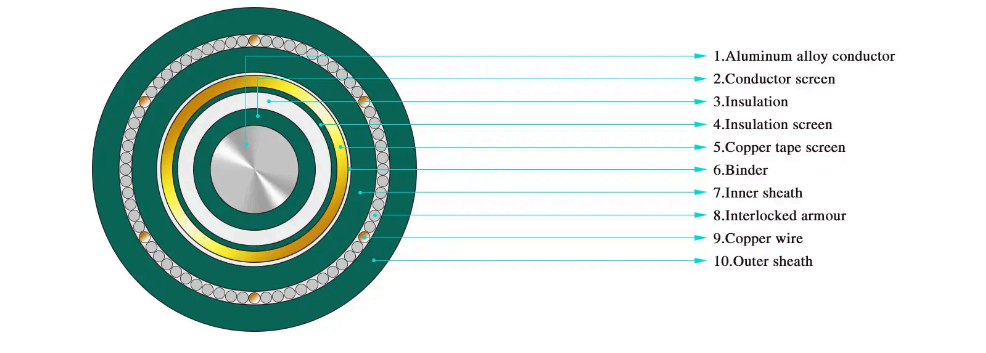

·3,6/6kV~26/35kV arası nominal gerilim için tek damarlı XLPE yalıtımlı çelik tel zırhlı güç kablosu

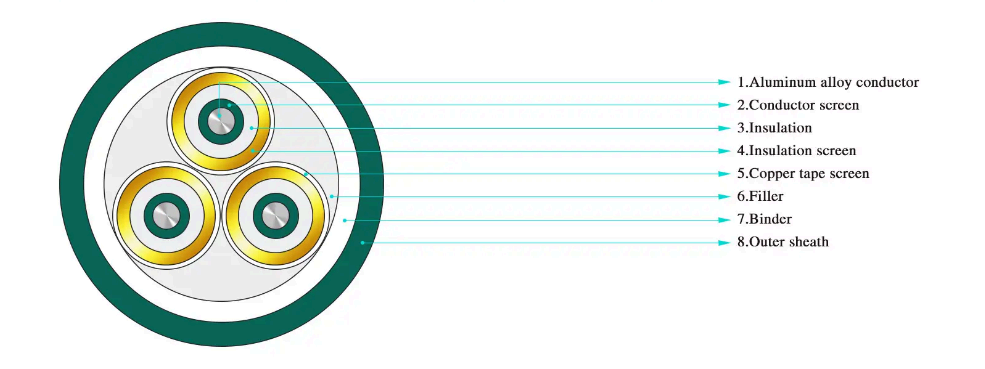

·3,6/6kV~26/35kV arası nominal gerilim için üç çekirdekli XLPE yalıtımlı güç kablosu

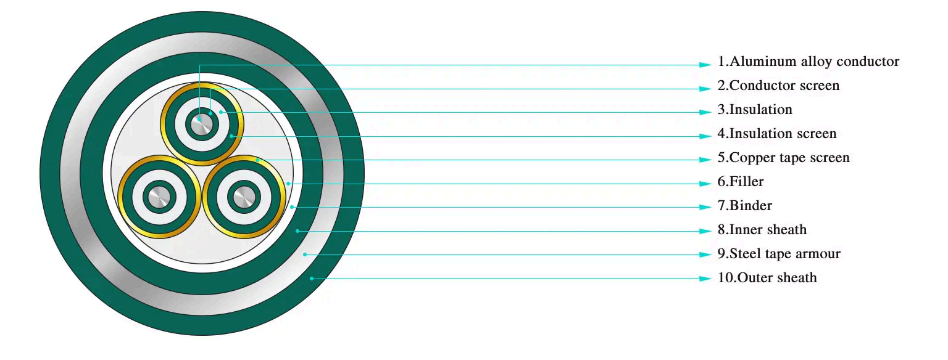

·3,6/6kV~26/35kV arası nominal gerilim için üç çekirdekli XLPE yalıtımlı çelik bant zırhlı güç kablosu

·3,6/6kV~26/35kV arası nominal gerilim için üç çekirdekli XLPE yalıtımlı çelik tel zırhlı güç kablosu

Kablonun türü ve adı

Nominal çapraz kesitsel alan mm 2	Yalıtım kalınlığı mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Yaklaşık genel çap mm	Hesaplanmış kablonun ağırlığı		Yaklaşık genel çap mm	Hesaplanmış ağırlık arasında kablo		Yaklaşık genel çap mm	Hesaplanmış ağırlık arasında kablo
		Yaklaşık genel çap mm	YJV YJY	YJLV YJLY	Yaklaşık genel çap mm	YJV22 YJV22	YJLV23 YJLV23	Yaklaşık genel çap mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
