Solar Kablo Yelpazemiz ve Her Tipin Uygun Olduğu Yerler

Yixing, Jiangsu'daki kendi fabrikamızda, bir PV sisteminin DC dizisini, dizi homerun'unu ve invertör tarafı bağlantılarını kapsayan beş çekirdekli güneş enerjisi kablosu ailesi üretiyoruz. Her aile belirli bir sertifikasyon rejimine, voltaj sınıfına ve kurulum ortamına göre konumlandırılmıştır; böylece doğru ürün, genel bir katalog yerine proje standardından seçilir.

İletken, Yalıtım ve Kılıf Yapımı

Güneş kablolarımız, uzun servis süreleri boyunca düşük kayıplı iletimi koruyan ve iletken yüzeyinde oksidasyona direnç gösteren IEC 60228 Sınıf 5'e uygun kalaylı elektrolitik bakır kullanır. Yalıtım ve kılıf, çift katmanlı bir yapı olarak uygulanan elektron ışınıyla çapraz bağlı bileşiklerdir ve kabloya dış mekan DC kablolamanın gerektirdiği UV, ozon, sıcaklık ve nem direncini sağlar.

• Orkestra şefi: Kalaylı tavlanmış bakır, dar bükülme yarıçapları ve alan sonlandırması için esnek Sınıf 5 büküm.
• Yalıtım: Elektron ışınıyla çapraz bağlı poliolefin, elektriksel izolasyon ve termal stabilite için çift katmanlı tasarım.
• Kılıf: Halojen içermeyen, alev geciktirici, UV ışınlarına ve hava koşullarına dayanıklı çapraz bağlı bileşik.
• Sıcaklık aralığı: -40 °C ila 90 °C arasında sabit kurulum, maksimum iletken sıcaklığı 120 °C.
• Yangın performansı: EN 60332-1-2 alev yayılma direnci.
• Servis ömrü: Tahmini 25 yıllık PV sistem ömrü için seçilen yapı ve malzemeler.

Kritik Özellikler ve Yapılandırma Seçenekleri

UL 4703 ailesinde 14 AWG'den 6 AWG'ye kadar AWG eşdeğerleri ile 1,5 mm²'den 35 mm²'ye kadar kesit aralığında güneş kabloları üretiyoruz. Aşağıdaki tablo gerilim düşüşünü, akım taşıma kapasitesini ve kurulum açıklığını yönlendiren iletken, yalıtım ve kılıf boyutlarını özetlemektedir.

Konfigürasyon seçenekleri arasında polarite tanımlaması için siyah veya kırmızı kılıf rengi, tek çekirdekli veya çift çekirdekli yapı ve sertifikasyon ailesine bağlı olarak 1,0 kV ile 2,0 kV DC arasındaki voltaj değerleri bulunur. Minimum bükülme yarıçapı, sabit kurulum için toplam çapın 4 katı ve esnek yönlendirme için 5 katıdır; bu, izleyici ve çatı sistemlerindeki kablo kanalı yerleşimini ve konnektör açıklığını yönetir.

PV Proje Türlerine Uygun Uygulama

Güneş kabloları bir PV sisteminin en zorlu kısmında çalışır: doğrudan UV'ye, termal döngüye, yağmura, kara ve ozona maruz kalır ve genellikle keskin kenarlar ve hareketli yapılar üzerinden yönlendirilir. Yapılarımız tek bir genel spesifikasyon yerine kurulum ortamına uyacak şekilde seçilmiştir.

• Yere monteli bitkiler: Uzun DC homerun'ları, voltaj düşüşünü %1-3 tasarım eşiğinde tutmak için 10 mm² ila 35 mm² iletkenlerden yararlanır.
• Ticari ve endüstriyel çatılar: Esnek Sınıf 5 iletkenler ve sıkı bükülme yarıçapları, sınırlı tepsi yollarına ve kısa dizi çalışmalarına uygundur.
• Konut çatıları: 4 mm² ve 6 mm² H1Z2Z2-K kablolar, yaygın dizi akımlarına ve invertör konnektör boyutlarına uygundur.
• Takipçi ve yüzer sistemler: Çift çekirdekli ve esnek yapılar tekrarlanan hareketleri ve esnemeyi tolere eder.

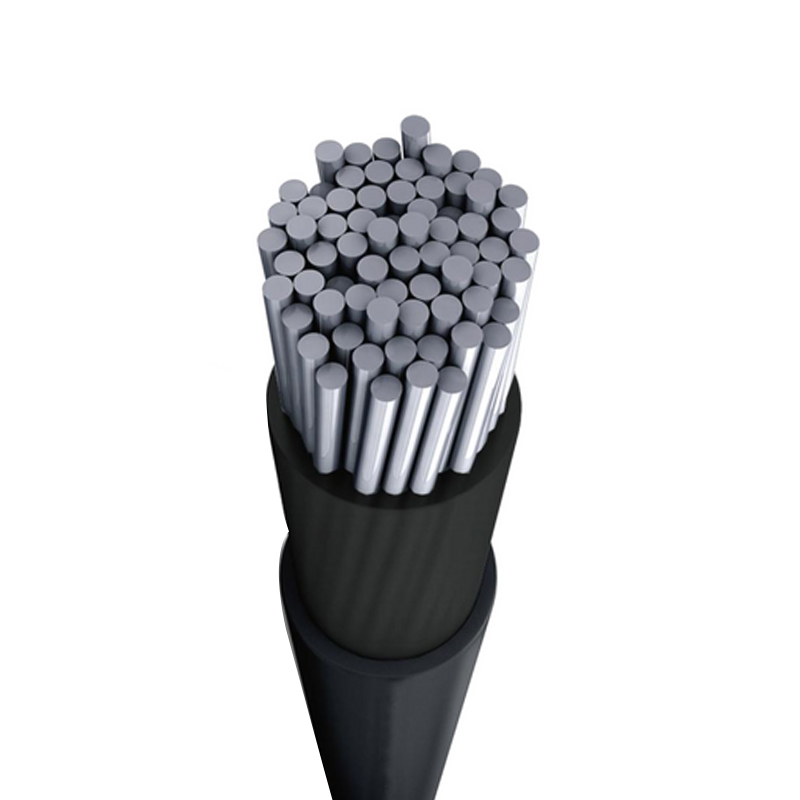

• 2000 V mimarileri: UL 4703 PV Kablosu, yeni nesil yüksek voltajlı DC tasarımlarını destekler.

Kalite Kontrol ve Kabul Testleri

Üretim sürecimiz, ham madde hazırlığından tel çekme, büküm, yalıtım ekstrüzyonu, kablolama, kılıf ekstrüzyonu ve gerektiğinde zırhlama ve her işlem adımından sonra denetim ile devam eder. Nihai ürünler, iletken direnci, yalıtım bütünlüğü ve kılıf performans kontrolleri de dahil olmak üzere müşteri gereksinimlerine ve uluslararası standartlara göre test edilir.

• Akım taşıma performansını doğrulamak için iletken direnç testi.
• Bütünlük ve elektriksel performans için yalıtım testi.
• Fiziksel ve elektriksel özellikler için kılıf testi.
• H1Z2Z2-K için 6,5 kV AC'de ve UL 4703 yapıları için 6,0 kV AC'de gerilim testi.
• EN 60332-1-2'ye göre alev yayılma testi.

Kendi fabrikamızı işletiyoruz ve her üretim adımında kalite kontrolünü koruyan ve güvenilir teslimat planlamasını destekleyen tedarik zincirini şirket içinde yönetiyoruz. Kablo ürünlerimiz her aileye uygun TÜV, IEC ve UL sertifikasyonunu taşımakta olup, sipariş edilen yapıya uygun sertifikasyon belgelerini de sağlayabilmekteyiz.

Kurulum, Bakım ve Servis Kolaylığı

Güneş kabloları doğrudan dış mekana maruz kalacak ve uzun servis aralıkları sağlayacak şekilde tasarlanmıştır, ancak doğru kurulum 25 yıllık tasarım ömrünü korur. Kılıf üzerinde noktasal yüklenmeyi önlemek için aynı voltaj sınıfına uygun uyumlu konnektörler kullanarak sabit ve esnek bükülme yarıçaplarına dikkat etmenizi ve kabloları desteklemenizi öneririz.

• Sabit rotalarda toplam çapın 4 katı minimum bükülme yarıçapını koruyun.
• İzleyici hareketi sırasında kabloların esnediği yerde toplam çapın 5 katı olmasına izin verin.
• UV dereceli kablo bağları kullanın ve tepsi geçişlerinde aşırı sıkmaktan kaçının.
• Planlı bakım sırasında giriş noktalarındaki ve konnektör arayüzlerindeki kılıfın durumunu kontrol edin.
• Talep üzerine yedek kablo uzunlukları ve eşleşen konnektörler teslimat kapsamına dahil edilebilir.

Çözümünüzü Yapılandırmak İçin Kullandığımız Bilgiler

Solar kablo konfigürasyonu ve teklifini hazırlamak için projenin elektrik ve montaj verilerinden yararlanıyoruz. Çalışma noktası ne kadar kesin olarak tanımlanırsa iletken boyutunu, sertifika ailesini ve teslimat kapsamını o kadar doğrudan eşleştirebiliriz.

Ayrıca PV tesislerinin AC tarafı ve daha geniş elektrik altyapısı için Güç Kabloları ve Alüminyum Alaşımlı Kablolar da üretiyoruz, böylece DC ve AC kablo kapsamlarında tek bir proje tedarik edilebilir. Bir projenin standart dışı boyutlar veya kılıf bileşikleri gerektirdiği durumlarda çizimlerden veya örneklerden özelleştirilmiş güneş enerjisi kablosu yapıları geliştirilebilir.

Sıkça Sorulan Sorular

H1Z2Z2-K ile UL 4703 solar kablo arasındaki fark nedir?

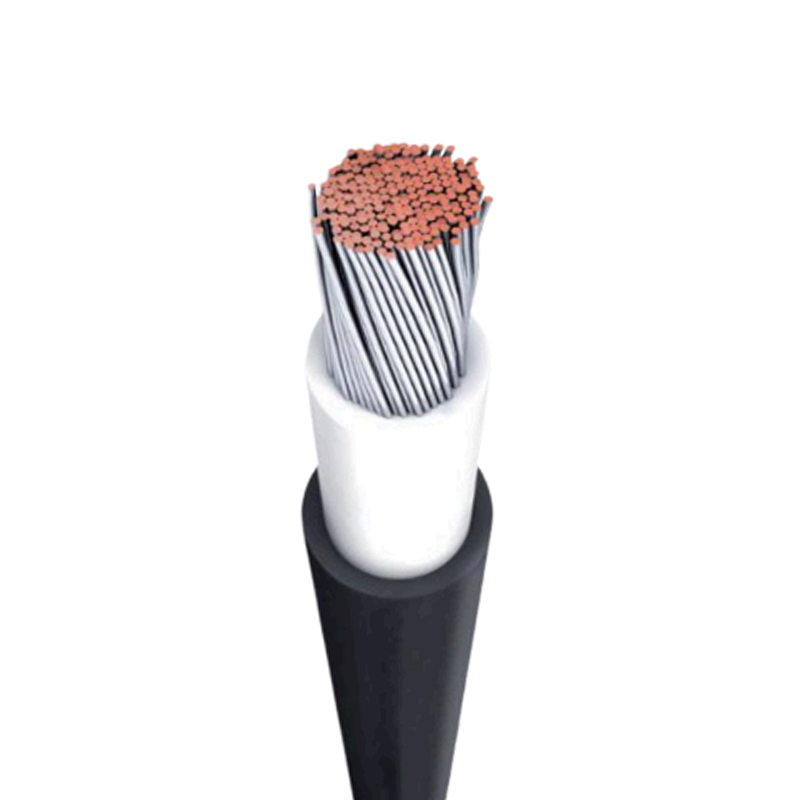

H1Z2Z2-K, IEC tabanlı PV sistemlerinde kullanılan, 1,5 kV DC ve 1,0 kV AC dereceli bir Avrupa TÜV EN50618 tanımıdır. UL 4703 PV Kablosu, UL uyumlu kurulumlarda kullanılan, 1000/2000 V dereceli Kuzey Amerika tanımıdır. Her iki aileyi de üretiyoruz ve bir projenin her iki standardı da kapsadığı durumlarda çift sertifikalı yapılar sağlayabiliriz.

Uzun bir DC dizisi çalışması için hangi kesiti seçmeliyim?

İletken boyutu, tek başına akım kapasitesinden ziyade voltaj düşüşüyle ​​belirlenir. Uzun homerun'lar için genellikle maksimum dizi akımı, tek yönlü kablo uzunluğu ve sistem voltajının %1-3'ü kadar hedef voltaj düşüşüyle ​​çalışırız. Bu çalışmalar için yaygın olarak 10 mm² ila 35 mm² yapılarımız kullanılır ve proje verilerinizden önerilen boyutu hesaplayabiliriz.

Özelleştirilmiş güneş enerjisi kablosu uzunlukları ve renkleri tedarik edebilir misiniz?

Evet. Müşteriler tarafından sağlanan çizimlere veya örneklere göre ürünler geliştiriyor ve üretiyoruz. Polarite tanımlaması için siyah ve kırmızı kılıf renkleri standarttır ve tambur uzunlukları, çekirdek sayıları ve kılıf bileşikleri proje gereksinimlerine göre yapılandırılabilir.

Solar kablolarınız hangi sertifikaları taşıyor?

Solar kablo serimiz TÜV EN50618 H1Z2Z2-K, IEC 62930 ve UL 4703 sertifikalı yapıları içermektedir. Geçerli sertifika, sipariş edilen spesifik ürün ailesine bağlıdır ve ilgili belgeleri teslimatla birlikte sağlıyoruz.

Büyük bir güneş enerjisi kablosu siparişinde kaliteyi nasıl sağlarsınız?

Her üretim sürecinden sonra inceliyor ve nihai ürünleri müşteri gereksinimlerine ve iletken direnci, yalıtım ve kılıf testleri de dahil olmak üzere uluslararası standartlara göre test ediyoruz. Kendi fabrikamızı işlettiğimiz ve tedarik zincirini kendi bünyemizde kontrol ettiğimiz için, kalite kontrolleri tüm sipariş miktarı boyunca tutarlı bir şekilde uygulanmaktadır.

Solar kablolarınızın beklenen hizmet ömrü nedir?

Güneş enerjisi kablosu yapılarımızda, bir fotovoltaik sistemin tasarım ömrüne uygun olarak öngörülen 25 yıllık kullanım ömrü için seçilen, elektron ışınıyla çapraz bağlı yalıtım ve halojen içermeyen alev geciktirici kaplama kullanılır. Gerçek hizmet ömrü, kurulum uygulamasına, UV'ye maruz kalmaya ve güzergah boyunca mekanik korumaya bağlıdır.
